TANKI UNTUK PEMBUATAN PRODUK SYRUP

Dalam dunia farmasi banyak sekali teknologi yang semakin dikembangkan khusunya untuk divisi produksi farmasi dalam menciptakan dan peneilitian produk untuk. Proses produksi sangat menentuakan terhadap hasil produksi. Untuk menciptakan sebuah line baru ataupun penambahan kapasitas pada proses prosuksi membutuhkan waktu yang cukup lama untuk menganalisi dan menghtung kebutuhannya baik itu tempat/area/lokasi, budgeting, waktu, dan lain lain. Dalam artikel kali ini saya akan membahas tentang line produksi yang terdiri dari tanki mixing, tanki holding, tanki storage, tanki pressure, tanki premix dan pompa transfer.

proses pengerjaan proyek ini membuthkan waktu 3bulan belum termasuk trial and erornya, namun untuk meminimalisir hal yang tidak di inginkan kita perlu konsentrasi dan fokus dalam proses pengerjaan ini. Untuk itu semua pekerjaan yang bersifat line proses memerlukan ketelitian dan harus banyak berkonsultasi pada pemakai khususnya. Jika akan diinstral pada bangnan lama atau pemnafaatan ruang kosong kita juga harus tahu terlebih dahulu jalur-jalur yang akan dilaewati seperti jalur listrik, jalur pipa, jalur angin, jalur air panas, jalur chiller dll. Maka survey pada lokasi lebih baik dari pada hanya membayangkan saja. Biasanya pihak customer memiliki gambar layout, nah itu lebih baik jadi kita tidak perlu mengukur ulang ruangan.

• baca juga artikel air classifier mill
• baca juga artikel mixer cream salep

Spesifikasi line sirup

Seakrang kita lengsung saja menuju spesifikasi dalam pembuatan line syrup yang memiliki banyak tahapan dari proses satu ke proses liannya, silahkan untuk disimak :

1. Tanki Mixing ultra turax : unit ini menjadi peran penting dalam proses mixing produk berupa cairan atau liquid yang akan di gunakan sebagai pencampuran cairan agar menjadi hommogen. untuk detil proses pembuatan tanki mixing ultra turax bisa anda baca pada link ini "tanki mixing ultra turax double jaket kapasitas 1000 liter"
   Motor yang digunakan untuk tanki mixing ultra turax menggunakan power 5.5kW/7.5kw dengan merk elektrim.



2. Tanki Holding : berfungsi sebagai penampungan pertama setelah tanki mixing, Tanki holding juga memiliki balde mixer berupa propeller untuk mengocek atau memixing kembali cairan agar tidak mengendap saat proses penyimpanan dalam waktu sementara. Tangki ini didesign sesuai standar GMP dimana material yang berinteraksi langsung dengan produk menggunakan bahan SS316L dan yang tidak berinteraksi dengan produk menggnakan bahan SS304.Bahan yang dugunakan untuk membuat holding tank ini menggunakan : (1)Untuk Sheel palt SS316L dengan tebal 3mm,(2) Top plat dan bottom plat SS316L,(3) kaki menggunakan SS304 diamter 4inch. Tanki Holding dilengkapi dengan level indicator yang terbuat dari glass tamper befungsi untuk mengetahu kondisi cairan atau liquid yang berada didalam holding tank seperti tampak pada foto dibawah.




   Spesifikasi Aksesoris tanki holding sebagai berikut :
   - 1 unit gear motor 0,75kW/1HP ratio 1 : 100
   - 1 unit man hole Dimater 100 mm
   - 1 unit lampu sorot merk philips 25 watt/220V
   - Inlet Spray Ball Connection Ferrule 1,5 inch
   - Inlet Nitrogen Connection  Ferrule 1,5 inch
   - Level Control Glas Tamper
   - Bottom Valve diamter 1,5 inch
   - 1 unit motor pompa 0,9kW 380V merk Lowara



   gear motor tanki holding

   Spesifikasi alat listrik untuk panel control tanki holding sebagai berikut :
   - NFB 3Phase 83 Amper Merk Mitsubishi
   - MCB 1 Phase 4 amper model MY104E C4 merk hager
   - Kontaktor Model ST-21 merk Mitsubishi
   - Riley Model MY4N 220VAC merk Omron
   - Inverter 2,2kW/3HP Model VF-S15 3Phase 380/500V 50/60Hz (untuk tanki Holding)
   - Inverter 7,5kW Model VF-S15 3Phase 380/500V 50/60Hz (untuk tanki Mixing)
   - Exhasu Fan 220V
   - Terminal Blok 20 Amper & 60 Amper
   - Indicator Lamp warna merah ,kuning hijau diamter 22
   - Temperatur control Model TZN4S merk autonics
   - Timer Model H3CR merk Omron
   - Pulse Meter model MP5Y Merk Autonics
   - Selector Switch 125Volt 6 Amper mek Autonics
   - Push button dimeter 22 warna merah, hijau
   - Emergency Stop Merk Autonics
3. Tanki Storage : berfungsi sebagai tangki penampungan sementara, dilengkapi dengan dua buah sight glass untuk mengontrol level cairan atau liquid yang berada didalam tanki tersebut. Tangki ini didesign sesuai standar GMP dimana material yang berinteraksi langsung dengan produk menggunakan bahan SS316L dan yang tidak berinteraksi dengan produk menggnakan bahan SS304. Cairan atau liquid yang sudah di trnasfer ke bufer tank ini akan dimixing kembali agar tetap homogen dan selanjutnya akan di transfer menuju tanki pre mix

4. Pressure Tank / filter bag : berfungsi untuk menyaring atau mem filter cairan atau liquid hasil mixing dari tanki mixing yang akan di transfer ke tanki holding, maka cairan tersbut di filter terlebih dahulu pada tanki filterbag. Didalam filter bag terdapat kain filter bag yang berbaha polyester dengan kerapatan sesuai kebutuhna (untuk saat ini kita memakai kerapatan filter 20 mikron). kemudian filtre bag tersebut berada pada dudukan perforated plat berbahan SS316L dan dilengkai dengan sela peda bagian leher dudukan filterbag. Pada pressure tank /filter bag ini memiliki presseure gauge untuk melihat tekanan yang terjadi didalam filter bag.



5. Tanki pre mix : berfungsi sebagai tangki mixing dengan blade ultra turax dengan kapasitas tank premix ini untk 500 liter. tanki ini berbahan SS316L untuk yang kontak produk dan memakai SS304 untuk yang tidak kontak produk. mtotor mixer yang digunaka memiliki power 3kW 2800 rpm 380V/50Hz merk Mitsubishi. Untuk meneruskan daya putar menuju shaft mixer dilengkapi dengan menggunakan falnge coupling dengan size 6 inch. Tanki ini didesign double jacket dengan dilengkapi dua buang input pemanas (untuk cairan steam)dan pendingin (untuk cairan chiller).



6. Motor pompa transfer : Menggunakan merk lowara dengan power 0.75kW/1HP 220/380V 50Hz. pompa ini berbahan SS316L dengan bentuk impeler oven type yang berbaha SS316L.







7. Plat Form : Menggunakan baha SS304, penjelasannya sebagai berikut :
   - Rangaka memakai hollow 100 x 50 mm
   - Ambalan atau pijakannya menggunakan plat bordes SS304 tebal 3mm.
   - Hand rail menggunakan pipa SS304 dengan diamter 1.5 inch.
   - Kaki menggunakan pipa SS304 diameter 4 inch.







Untuk pembahasan tanki linsyrup saya cukupkan sekian dulu, jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan saja untuk berkomentar pada kolom komentar yang telah disediakan. untuk konsultasi atau pemesanan silahkan hubungi kontak kami yang ada di teks slide. Semoga artikel ini bermanfaat salam sehat.

DOWNLOAD GAMBAR TEKNIK TANKI MIXING

• baja juga artikel mesin knider mixer
• baca juga artikel mesin ribbon mixer

KLIK UNTUK LIHAT PENAWARAN HARGA TERBAIK LAINNYA

HEATING TANK CAPACITY 200 LITER

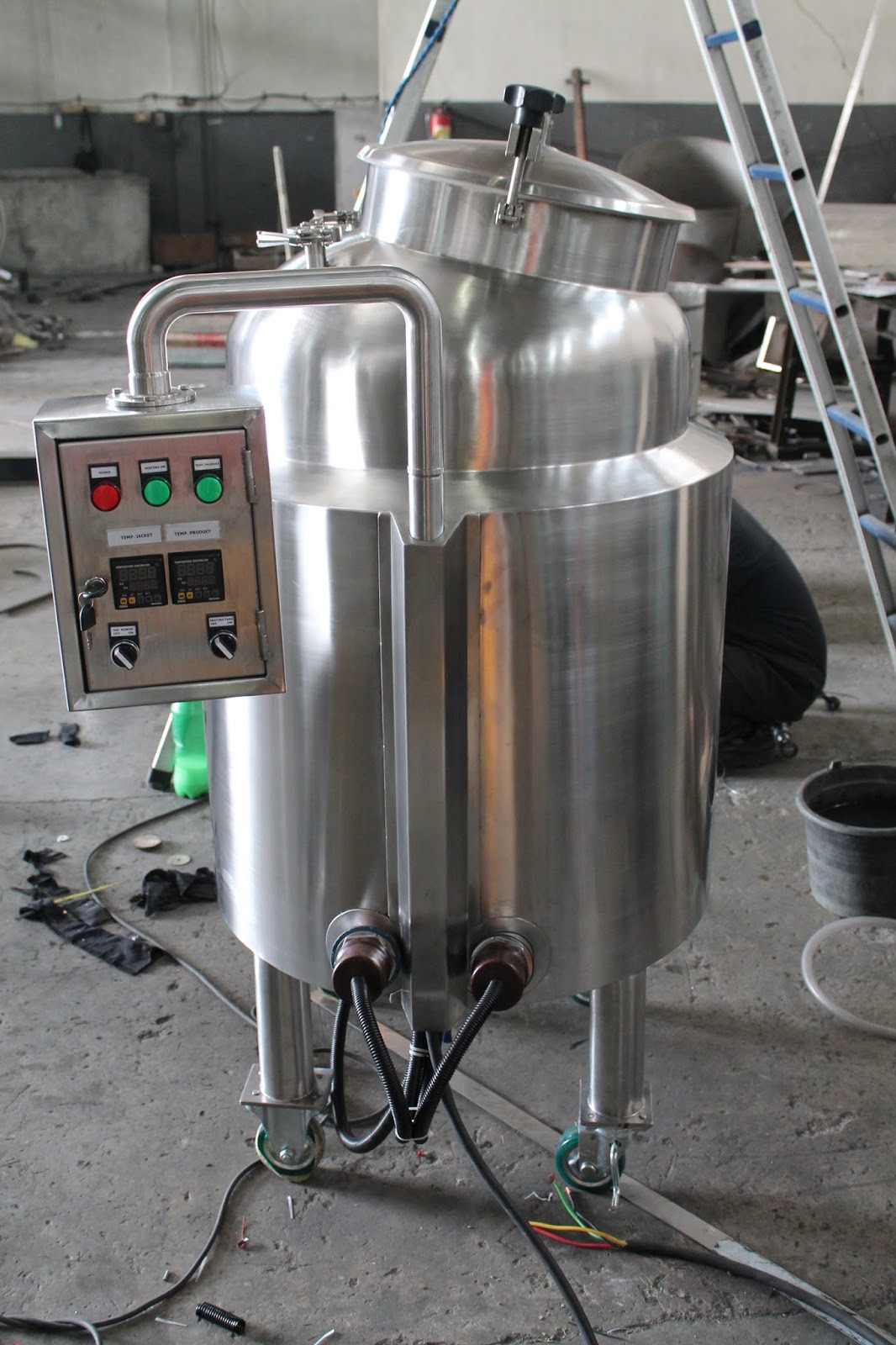

Kali ini saya akan membuat artikel yang membahas masih di dunia farmasi tentunya, sesuai dengan pengalaman kami 2 minggu lalu mendapatkan orderan berupa tanki heating. Maka dari itu kali ini saya akan membahas tentang Heating tank Kapasitas 200 Liter.

Heating Tank sangat banyak digunakan di industri-industri makanan, minuman, kimia dan industri farmasi khusunya. Tanki heating diciptakan khusus untuk memanaskan air yang akan digunakan baik itu kebutuhan suplay pemanas untuk tanki lainnya ataupun untuk penambahan terhadap suatu produk cairan atau liquid yang memerlukan air panas. Tangki Heating ini didesign sesuai standar GMP dimana material yang kontak dengan produk menggunakan bahan SS316L dan untuk yang tidak kontak dengan produk menggunakan bahan SS304.

• baca juga artikel tanki mixing ultra turax kapasitas 1000 liter
• baca juga artikel tanki mixing mobile kapasitas 100 liter

Cara kerja tanki heating adalah air yang sudah dimasukan kedalam tanki pemanas melalui inlet connection akan dipanaskan oleh beberpa heater dengan power heater sesuai kapasitas yang ditentukan dan dengan waktu tertentu. Pencapaian panas yang diinginkan tergantung dari kapasitas tanki dan power pada heater yang digunakan.

Spesifikasi Tanki Heating

Adapun spesifikasi yang dipakai dalam pembuatan tanki heating kapasitas 200 Liter adalah sebagai berikut :

1. Plat tanki : Sheel plate menggunakan bahan SS316L dengan ketebalan 2mm, Top Plat menggunakan SS316L dengan tebal 2mm, bottom plat menggunakan bahan SS316L tebal 3mm, Insulating Rock Wool density 20, Cover insulating menggunakan bahan SS304 tebal 1.5mm.

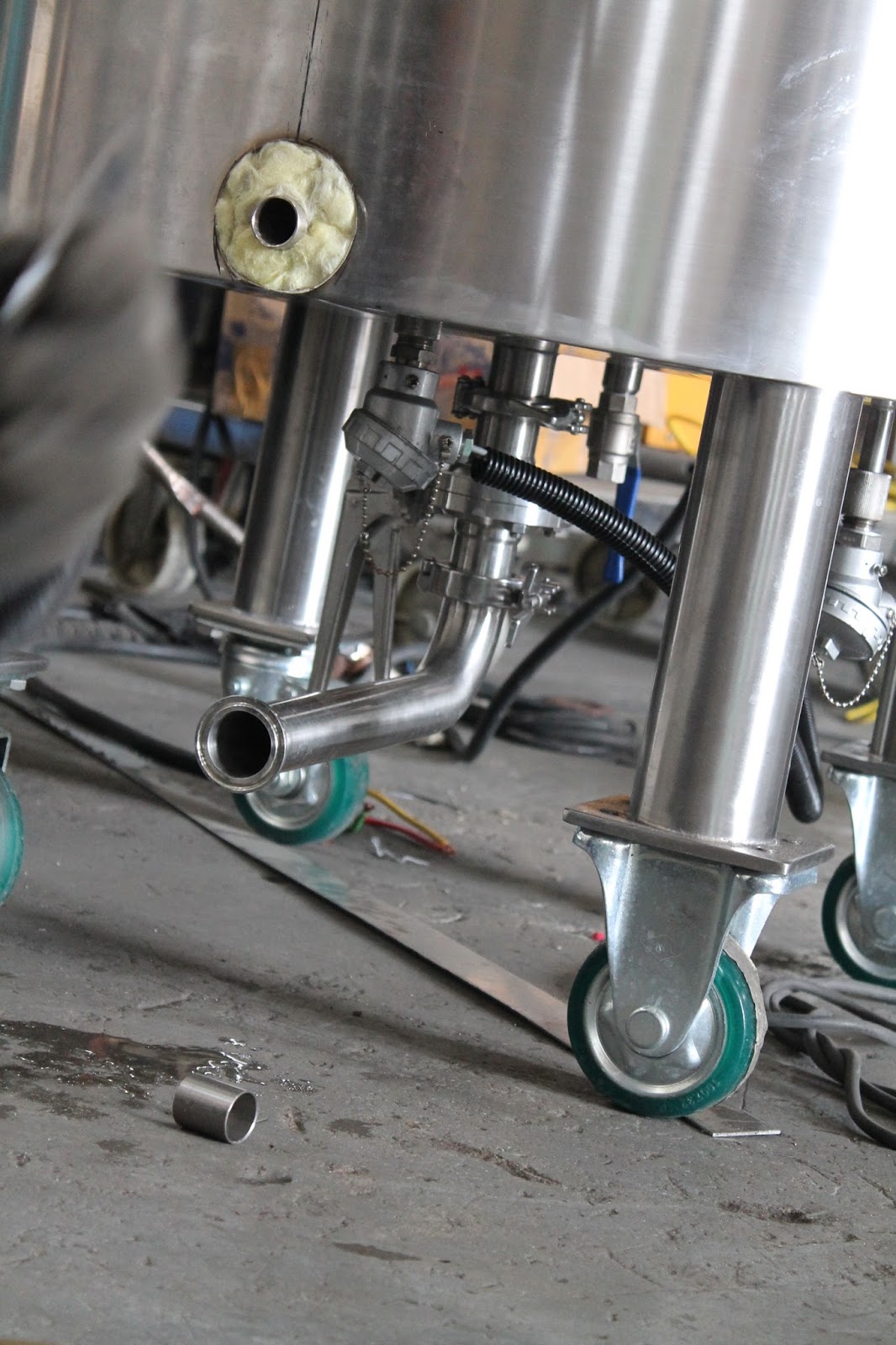

2. Kaki : menggunakan bahan SS304 diameter 2.5 inch. dilengkapi dengan roda diameter 3inch karena tanki ini didesign untuk bisa mobile (berpindah-pindah ruangan)


3. Man Hole : menggunakan bahan SS316L, man hole ini merupakan item standar part yang sudah banyak beredar di pasaran, jadi untuk mempercepat waktu pengerjaan kita tidak perlu membuat man hole tersebut dan kita bisa fokus terus mengerjakan yang lainnya.

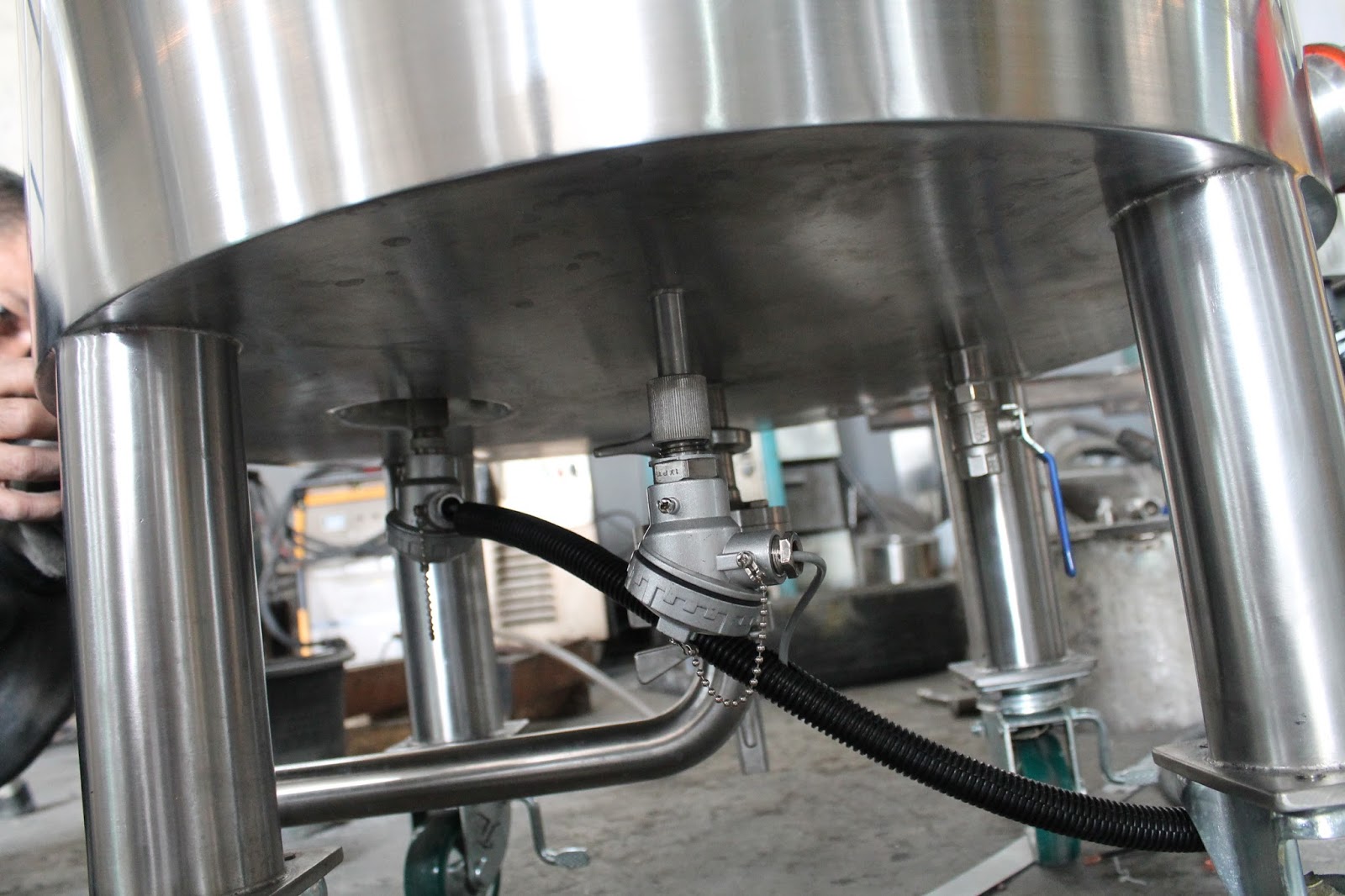

4. Thermocouple : berfungsi untuk mendeteksi suhu yang telah dicapai pada tangki pemanas ini dengan output berupa display digital yang terletak pada panel kontrol. Thermocouple yang dipakai menggunakan PT.100 Ex-Lokal alias made in indonesia.

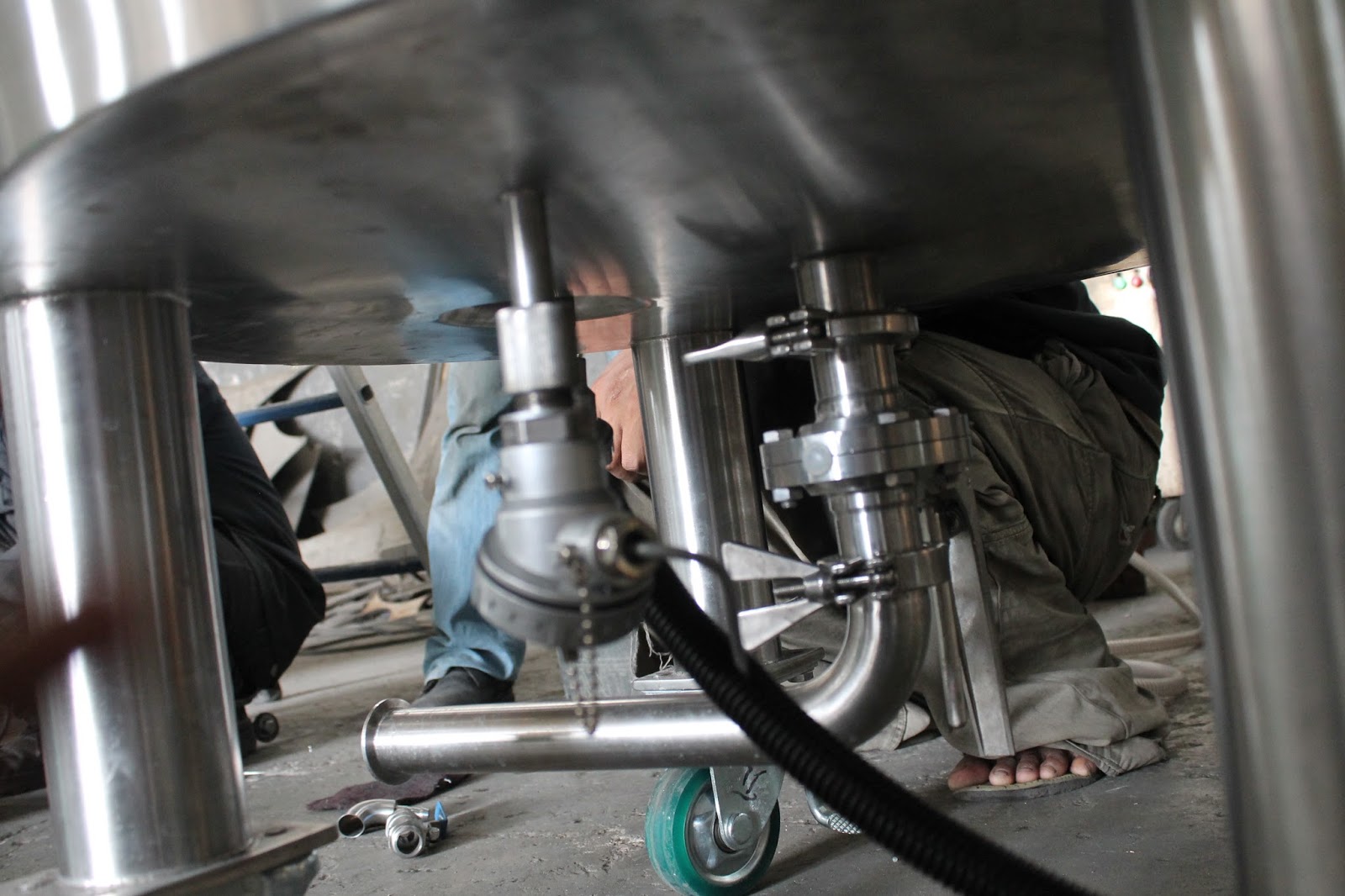

5. Outlet : dalam proses pengeluaran air panas ini menggunakan butterfly valve 1,5 inch yang berbahan SS316L, kalo mau disebutkan merk nya yaitu merk SPV karena kita sudah menjadi langganan beliau.

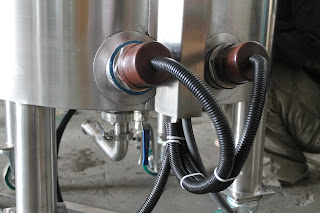

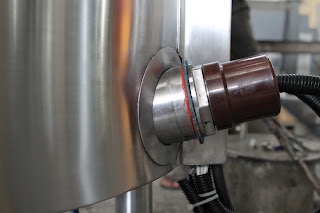

6. Elemen Heater : berfungsi sebagai sumber alat pemanas untuk memanaskan air yang ada didalam tangki. tanki ini dilengkapi dengan dua buah heater, masing masing heater memiliki kapasitas @1500 watt.

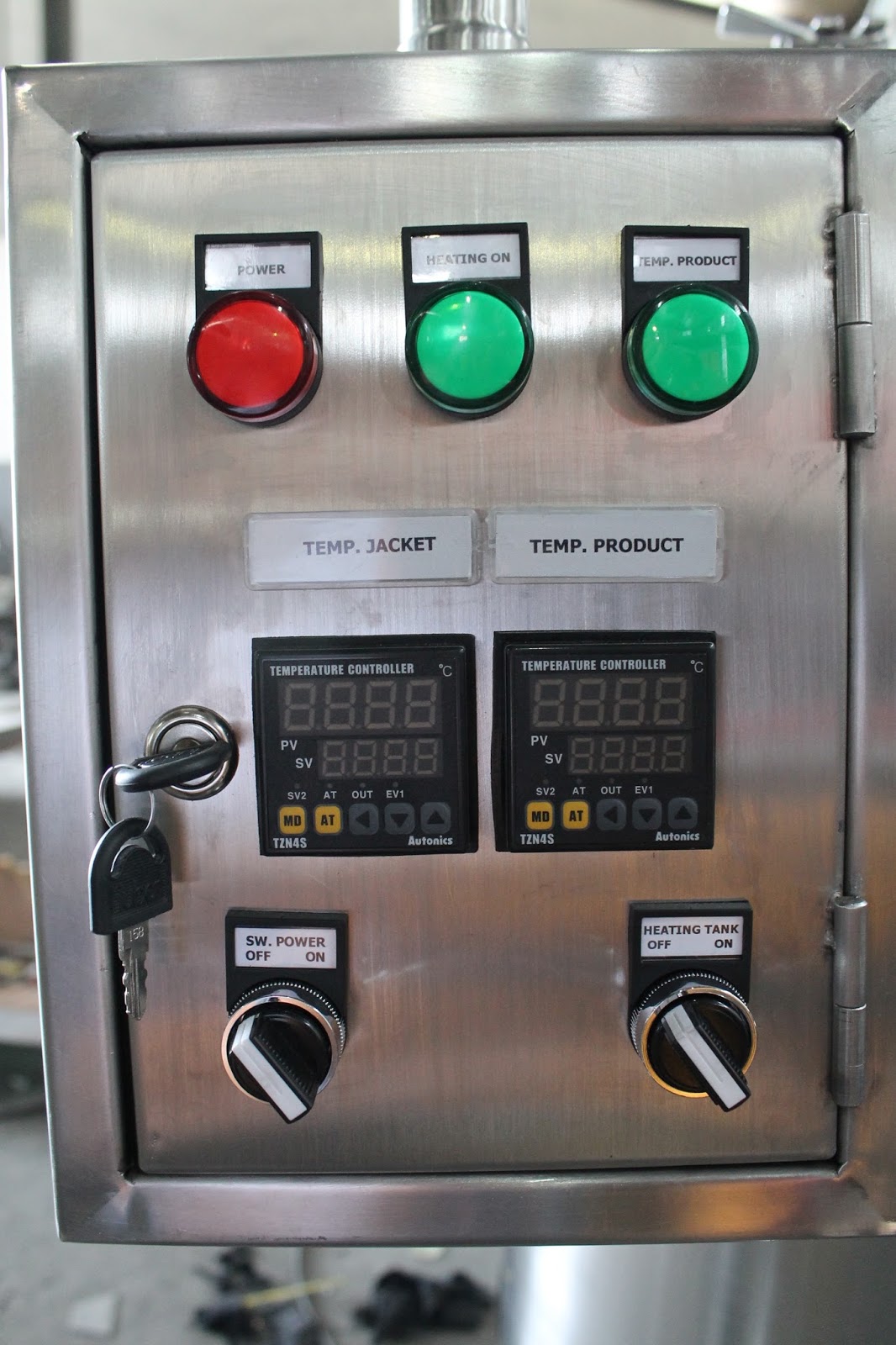

7. Kontrol Panel : berfungsi sebagai control dalam mengoperasikan tanki heating tersebut. box panel terbuat dari palt SS304 tebal 1.5mm.



   Spesifikasi alat listrik yang digunakan pada kontrol panel ini adalah sebagai berikut :

   - MCB 3 Phase 20 AMper merk mitsubishi 1bh
   - MCB 1 Phase 4 AMper merk Hager 1bh
   - Terminal 20 Amper 1set
   - Temperatur Control model TZN4A merk autonic 2bh
   - Power Lamp diamter 22 mm merk otto 1bh warna merah, 2bh warna hijau.
   - Selector Switch diamter 22 merk auspicious.
8. Proses packing


Oke gan untuk pembahasan tentang tangki heating saya cukupkan sekian dulu, jika ada pertanyaan atau hal lain yang akan di sampaikan silahkan berkomentar saja pada kolom komentar yang telah disediakan. Untuk konsultasi atau pemesanan silahakan hubungi kontak kami yang ada pada teks slide. smoga artikel ini bermanfaat dan bisa menambah wawasan, salam sehat.

DOWNLOAD GAMBAR TEKNIK TANKI MIXING

• baca juga artikel tanki mixing mobile kapasitas 50 liter
• baca juga artikel set column pemurnian dan filter | line kristalisator

KLIK UNTUK LIHAT PENAWARAN HARGA TERBAIK LAINNYA

TANGKI PENAMPUNGAN TYPE MOBILE 60 LITER

Selamat beraktivitas semuanya, semoga aktivitas di hari ini tetap semangat. Kali ini saya akan membuat artikel tentang Container Tank yang sering digunakan di industri farmasi. Pada umumnya container tank terbuat dari bahan SS316L karena kontak langsung dengan produk, apalagi di pabrik farmasi untuk material tanki sangat diperhatikan karena produk zat kimia yang akan dapat mengakibatkan mudah karat pada tanki.

• baca juga artikel mixer portable
• baca juga artikel tanki mixer magnetic

Container Tank SS adalah sebuah tanki yang berfungsi sebagai penampungan bahan cairan yang dipakai secara semenatara . Container ini dilengkapi dengan roda berbahan PU agar mudah untuk mobile (berpindah tempat). Dibuat sesuai standar GMP dimana material yang kontak dengan produk menggunakan bahan SS316L dan untuk material yang tidak kontak dengan produk menggunakan bahan SS304.

Spesifikasi Tanki Container SS :

1. Sheel Plat : menggunakan bahan plat SS316L dengan tebla 1.5mm
2. Bottom plat : menggunakan bahan plat SS316L dengan tebal 1.8mm
3. Kaki : menggunakan pipa diameter 2 inch dengan bahan SS304
4. Roda : menggunakan bahan PU diamer 2 inch (2bh swivle brake, 2 bh rigid)
5. Handle pendorong : menggunakan pipa diameter 1.5 inch dan plat tebal 1.5mm


6. Tutup : menggunakan plat SS316L dengan tebal 1.5mm + hanlde diamter 8mm
7. Pengunci tutup / Snap Lock : berfungsi untuk mengunci bagian tutup agar tidak mudah lepas.


8. Seal : tanki ini dilengkapi seal pada bagian tutup, sehingga tanki tersebut akan kedap. juga menjaga agar bahan tidak tumpah atau keluar saat di pindahkan dari tem[pat satu ke tempat lainnya. (mf fotonya tidak di cantumkan karena sudah tertutup)
9. Finishing : untuk bagian dalam di finishing mirror polish, untuk bagian luar difinishing hair line

Oke untuk pembahansan mengenau spesifikasi tanki container saya cukupkan sekia. berikut foto tanki yang akan siap kirim ke sebuah perusahaan farmasi ternama di jakarta.

semoga artikel ini bermanfaat dapat membantu kebutuhan anda dalam pemahaman dibidang farmasi atau food. Jika ada yang ingin ditanyakan atau hal lain yang ingin disampaikan silahkan berkomentar saja pada kolom yang sudah disediakan. Untuk konsultasi atau pemesanan barang silahkan hubungi kontak kami. Semoga artikel ini bermanfaat salam sehat.
