Drum Mixer adalah sebuah mesin yang berfungsi untuk mencampur dan mengaduk 2 atau lebih bahan produk yang berbentuk tepung atau powder menjadi homogen. Drum mixer powder ini menggunakan material food grade dimana material yang berinteraksi langsung dengan product menggunakan bahan SS316L dan untuk material yang tidak bersentuhan langsung dengan product menggunakan bahan SS304.
Cara kerja mesin Drum Mixer yaitu motor menggerakan sprocket sebagai transmisi penghubungnya, kemudian sprocket dihubungkan pada poros roda PU yang menopang dudukan drum mixer. sehingga drum mixer tersebut dapat berputar dengan kecepatan tertentu.

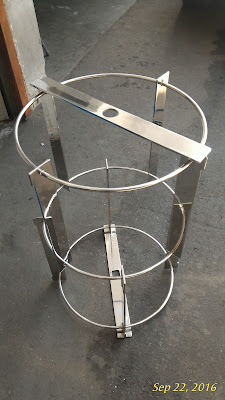

Untuk memasukan/menempatkan posisi blade harus lurus dengan lubang yang sudah disesuaikan terhadapa pasangannya. Jika memasukan blade kedalam drum dengan posisi terbalik maka balde tidak akan pas (ngeper), jika blade dimasukan kedalam blade dengan posisi yang sama dengan pasangannya maka balde akan masuk dan terkunci.Berikut posisi blade yang benar saat kondisi masuk.
Setelah Balde drum mixer masuk maka tutup dipasang dengan posisi bisa bebas karena pasangan atas dari tutup dengan lubang blade sama. Tutup sekaligus kunci penguat untuk menahan blade agar tidak bergoyang, jadi ketika tutup dikunci/diklemp maka akat terpres blade yang ada didalam. Berikut foto tutup Drum mixer.

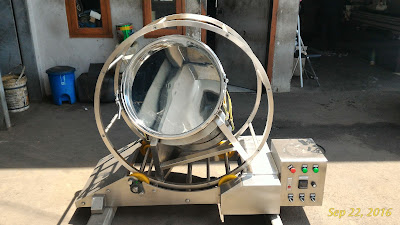

Nah, Jika ada ingin tahu lagi kenapa Drum Mixer ini bisa berputar? dan apa yang menyebabkan perputarannya . Disini saya akan jelaskan sedikit , tentunya pasti ada penggerak utama yang memutarkannya. Drum mixer diputarkan oleh sebuah Gear motor dengan power 1HP/0,75kW. (Power ditentukan oleh kebutuhan/kapasitas Drum Mixernya.)Untuk posisi motornya kemarin saya lupa foto dalam keadaan terbuka, tapi yang pasti posisi motornya berada di samping yang dicover plat samping posisi panel.Tuh... perhatikan foto dibawah untuk posisimotor yang tertutup cover sebelah box panel.
Kemudia untuk mekanisme pergerakan drumnya diputarkan melalui transmisi rantai+sprocket RS60 (menyesuaikan kapasitas) yang diteruskan ke as Roda.Foto rodanya yang berwarna kuning, itu menggunakan bahan PU (poly urethane) terhalang oleh plat. dan menggunakan beraing sebagai bantalan putarnya. Type Beraing yang dipake UCFL 206, Merknya SKF, bisa jyga merk lain.

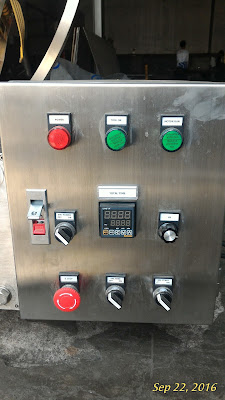

Difungsikan dalam satu tempat kontrol yang dinamakan Kontrol panel. Mungkin buat para alumni kelistrikan nama kontrol panel sudah tidak asing lagi. Namun untuk para pemula khusunya yang ingin mengenal dunia mesin mungkin sedikit penasaran. ini fotonya
Kontrol panel inilah yang mengendalikan atau sebagai kontroler untuk menggunakan Drum Mixer ini. Disana terdapat tombol tombol untuk mengoerasikan mesin. Berikut keterangnnya:
- 3bh Switch Power
- 3 bh Lampu Indicator (Red, Green, Green)
- 1 bh VR.
- 1 bh Timer
- 1 bh Emergency Stop

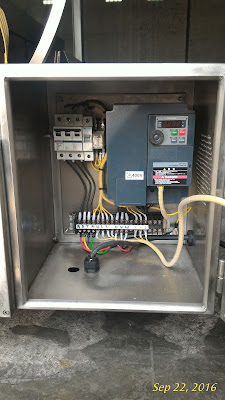

Nah jika masih penasaran untuk melihat bagian isi dalam kontrol panel berikut penampakannya :
Didalam Control Panel terdapat :
- Inverter (box yang warna abu gelap sebelah kanan) fungsinya untuk mengatur kecepatan putaran motor. jadi putaran motornya bisa diatur gan mau kecepatan mulai dari 20 rpm sampe 500 rpm juga bisa tergantung kebutuhan kecepatan yang di inginkan. Namun biasanya putaran maksimal dari mesin drum mixer ini kurang lebih sampe 50rpm, kalo lebih dari itu bisa loncat unit drumnya atau mesinya ikut goyang.
- MCB 3 phase dan 1 Phase mungkin agan semua sudah pada hafal mengenai istilah item tersbut. MCB singkatan dari Mini Circuit Breaker fungsinya yaitu sebagai alat pengaman arus lebih
- Reley Berfungsi untuk menggerakan kontak saklar
- Terminal Kabel
Oke gan untuk sementara pengenalan komponen yang terdapat pada mesin Drum Mixer ini dicukupkan dulu sekian. Mudah mudahan ilmunya bermanfaat untuk mengenal komponen mesin tersebut. Jika ada pertanyaan atau hal lain yang ingin disampaikan silahkan saja berkomentar pada kolom komentar yang sudah disediakan. Untuk konsultasi atau pemesanan mesin silahkan hubungi kontak kami. Semogia artikel ini bermanfaat salam sehat.
