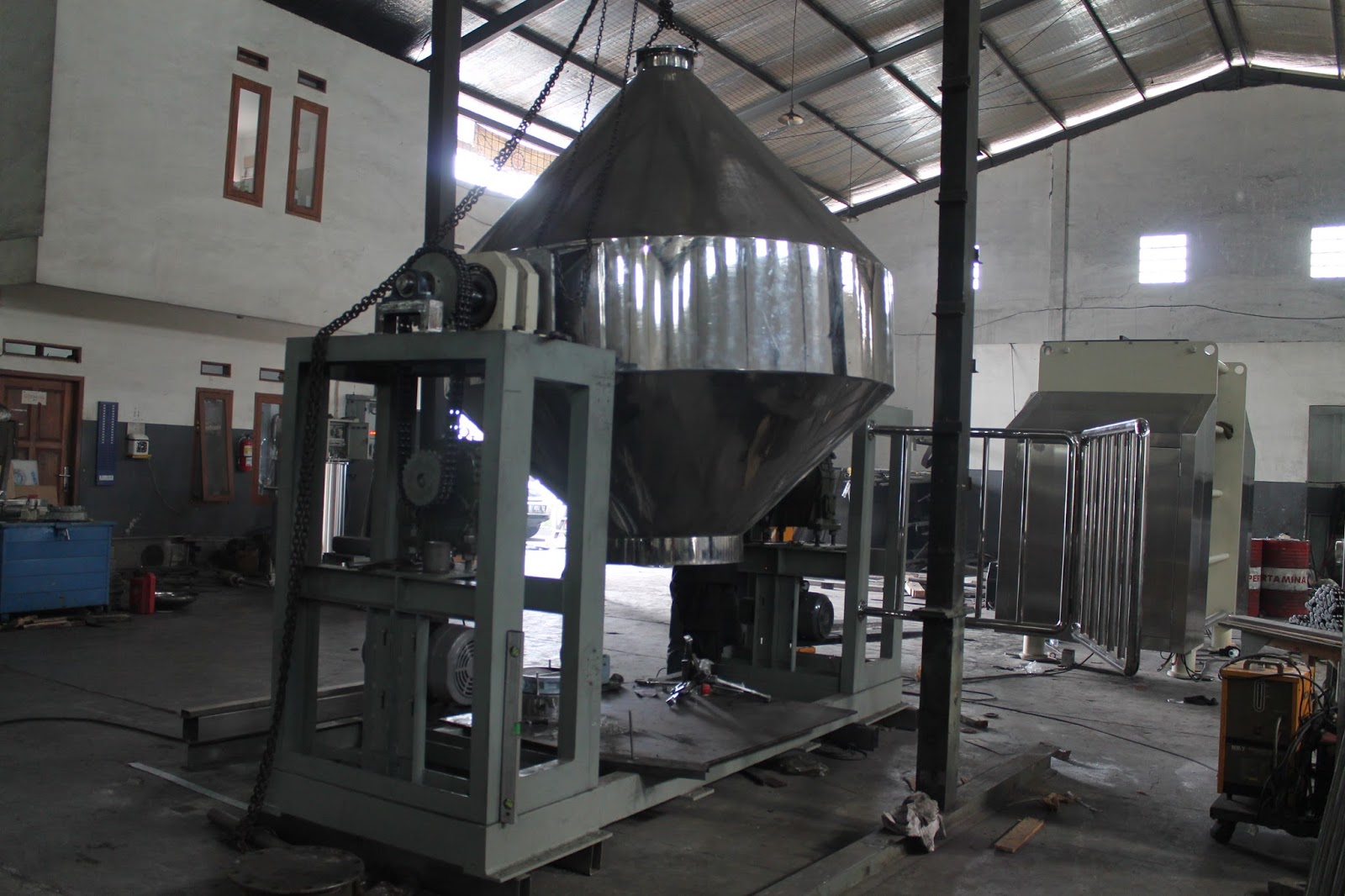

Artikel dengan judul mesin double cone mixer sebelumnya pernah saya posting namun hanya kapasitas 50 kg dengan judul postingan double cone mixer. Seblumya saya posting secara global di mesin mesin farmasi. Kali ini lebih ke spesifikasi yang dipakai untuk membuat mesin double cone mixer yang kapasitasnya cukup besar yaitu 1500 kg. Berikut foto doubl cone mixer dengan kapasitas 1500 kg yang baru beres pengerjaannya 60 persen.
Mesin Double Cone Mixer berfungsi sebagai mesin untuk mengaduk 2-3 macam campuran bahan makanan, minuman, jamu, rempah-rempah dan obat-obatan yang berbentuk serbuk/terpung/poweder/granul (produk kering).
Cara kerja Mesin Double Cone Mixer ini adalah bahan yang sudah dimasukan kedalam chamber akan diaduk dengan blade mixer yang berada didalam chamber yang berputar. Blade perputar berlawanan arah dengan chamber sehingga proses pencampuran bahan-bahan yang diaduk akan bertabrakan sampai tercampur dan hasilnya akan menjadi homogen.
Cara kerja Mesin Double Cone Mixer ini adalah bahan yang sudah dimasukan kedalam chamber akan diaduk dengan blade mixer yang berada didalam chamber yang berputar. Blade perputar berlawanan arah dengan chamber sehingga proses pencampuran bahan-bahan yang diaduk akan bertabrakan sampai tercampur dan hasilnya akan menjadi homogen.
Spesifikasi Mesin Double Cone Mixer Kapasitas 1500 kg
Dimensi :- External ukurannya 3620 x 2580 x 3300 mm
- Internal Dieameter 2000 x 2150 mm
- Chamber : menggunakan material SS316L dengan ketebalan plat 5 mm
- Blade Mixer : menggunakan material SS316L dengan ketebalan plat 10 mm
- Shaft : menggunakan material SS316L
- Frame Body : menggunakan material kanal C150 Mild Steel dengan finishing epoksi
- Cover Body : menggunakan material plat SS304 tebal 1.5mm
- Hand rail : mengunakan material Pipa diameter 2" + Elbow
- Motor Penggerak Chamber : Menggunakan Merk Teco Electrik dengan power 10 HP / 7.5 kW 4 pole, 1450 rpm - 380/415Volt 50 Hz.
- Motor penggerak Blade Mixer : menggunakan merk Fuji Electrik dengan power 5,5kW 4 Pole 1450 rpm, 200/380Volt 50Hz
- Gear Box untuk memutarkan chmaber : menggunakan merk Chenta Gear Reducer, type ASS size 155 dengan ratio 1 : 20
- Gear Box untuk memutarkan blade mixer : menggunakan merk Chenta Gear Reducer, type ASS size 120 dengan ratio 1 : 60
- Transmisi : menggunakan Sprocket dan rantai RS80 Baja Hardened
- Man Hole : Bahan SS316 dengan diamter 550mm untuk inlet product
- Output produk : menggunakan Butterflay Valve untuk buka tutupnya dengan Size 10 Inch dan berbaha SS316L
- Limitswitch : posisi limitswitch terletak pada pagar untuk safety operator.
- MCB : 3 phase merk mitsubishi
- MCB : 1 phase merk Hager
- Inverter : Merk Fuji Electrik 7.5 kW /10HP Model GIS-A4 3PH 380
- Inverter : Merk Altivar 5.5kW / 7.5HP 380V
- Timer : Merk Autonic Model CT4S - 1P4
- Riley : Merk Omron model MY4N 220V AC
- Terminal Blok : 20 Amper, 60 Amper dan 100 Amper
- Push Button : merk Auspicious Warna Kuning, Merah dan Hijau
- Selecto Switch : Merk Auspicious diamter 22 mm
- Limit Switch : Model Z-15 GW - B
- Emergency Stop : Merk Auspicious diamter 22 mm
Cara pengoperasian Mesin Double Cone Mixer
- Switch Power : Putar switch Power ke posisi ON maka indicator lamp Power ON akan menyala (red) dan mesin siap dioperasikan. Sebaliknya Putar Switch Power ke posisi OFF maka indicator lamp akan mati dan mesin tidak bisa dioperasikan.
- Main Motor On : Tekan push button Main Motor On maka lampu indicator main motor akan menyala (green) dan chamber akan mulai berputar.
- Main Motor Off : Tekan push button Main Motor Of maka indicator lamp main motor akan dan chamber akan berhenti berputar.
- Blade Mixer On : Tekan push button blade mixer On mala lampu indicator bald mixer akan menyala gren dan balde mixer akan mulai berputar.
- Blade Mixer Off : Tekan push button blade mixer Off mala lampu indicator bald mixer akan mati dan balde mixer akan berhenti berputar
- Switch Timer : Putar switch Timer ke posisi ON maka indicator lamp Time ON akan menyala (green), kemudian setting waktu sesuai kebutuhan maka mesin akan berhenti secara otomatis jika waktu yangdisetting telah tercapai.Sebaliknya Putar Switch Timer ke posisi OFF maka indicator lamp akan mati dan mesin tidak akan berhenti secara otomatis.
- Switch VR Chamber : Putar switch V.R chamber searah jarum jam (CW) maka kecepatan putaran motor chamber akan bertambah (putaran lebih cepat). Putar switch V,R chamber berlawanan arah jarum jam (CCW) maka kecepatan putaran motor akan berkurang (putaran lebih lambat)
- Inching : tekan inching perlahan untuk memutarkan chamber secara manual, tombol ini berfungsi untuk menempatkan posisi manhile ketika produk akan di masukan agar tepat posisinya.
- Emrergency Stop : Tekan tombol Emergency stop disaat darurat atau terjadi hal yang tidak diinginkan maka saluran listrik akan terputus dan mesin akan berhenti beroperasi.
Untuk penjelasan spesifikasi mesin double cone mixer kapasitas 1500 kg saya cukupkan sekian dulu yah gan. Jika ada pertanyaan silahkan berkomentar saja di kolom komentar yang sudah disediakan, nanti saya akan coba jawab untuk sekedar shearing. Untuk konsultasi atau pemesanan silahkan hubungi kontak kami. Semoga artikel ini bermanfaat salam sehat selalu.
